异戊橡胶工业生产技术
异戊橡胶由异戊二烯单体通过溶液聚合而成,因其微观结构和物理机械性能与天然橡胶相近,又称“合成天然橡胶”,是唯一能够替代天然橡胶的合成橡胶品种,广泛应用于轮胎和橡胶制品等领域。
3万吨/年稀土异戊橡胶工业成套技术
北京化工研究院燕山分院于2007年开始进行稀土异戊橡胶研究,历经小试、模试和中试研究,开发了具有完全自主知识产权的稀土异戊橡胶成套技术。该技术集成了具有特色的高效均相稀土催化体系、三釜绝热连续聚合工艺技术、胶液终止减粘输送技术、凝聚后处理技术、溶剂回收精制技术及相关的分析方法等。该工艺无特殊环保问题,整体技术达到国际水平。中国石化北京燕山分公司于2013年采用此技术建成了3万吨/年稀土异戊橡胶生产装置并开车成功,填补了中国石化在异戊橡胶生产领域的空白。产品经多家轮胎生产企业试用合格,并能在一定程度上提高轮胎的性能。
稀土异戊橡胶产品技术指标
牌号 | Nd-IR 01 | Nd-IR 02 |
ML(1+4)100℃ | 70±5 | 80±5 |
灰分,% | ≤0.5 | ≤0.5 |
挥发份,% | ≤0.6 | ≤0.6 |
拉伸强度,Mpa | >25 | >25 |
300%定伸应力,Mpa | >8.0 | >9.0 |
扯断伸长率,% | >550 | >500 |

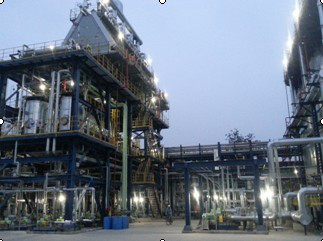

图1 3万吨/年异戊橡胶生产装置
图2 3万吨/年异戊橡胶装置后处理线
异戊橡胶用稀土催化剂制备技术
北京化工研究院燕山分院开发的稀土异戊橡胶成套生产技术采用羧酸钕作为催化剂。为满足3万吨/年稀土异戊橡胶生产装置需求,燕山分院同时开发了560吨/年异戊橡胶用稀土催化剂制备技术。北京燕山和成催化剂有限公司采用该技术建成了工业装置并于2013年顺利投产。装置产品各项指标合格,催化活性与进口产品相当,完全满足生产稀土异戊橡胶的要求。
异戊橡胶用稀土催化剂产品指标
项 目 | 技术指标 |
钕浓度 | 0.1±0.01mol/L |
新癸酸 | 0.04±0.02mol/L |
水 | <200mg/kg |
氯离子含量 | <7 mg/kg |
